Каталог продукции \   Станочная оснастка и приспособления \   Патроны токарные \   Патроны токарные 2-х, 3-х, 4-х кул самоцентр., с нез пер кул ГОСТ 2675-80, ГОСТ 3890-82 \
3
ПАТРОН ТОКАРНЫЙ 3-Х КУЛ. С-315 7100-0041П С ОБР.КУЛ. (ИНРОСТ)
Наименование ед. изм.
Патрон токарный 3-х кул. С-315 7100-0041П с обр.кул. (ИНРОСТ) шт

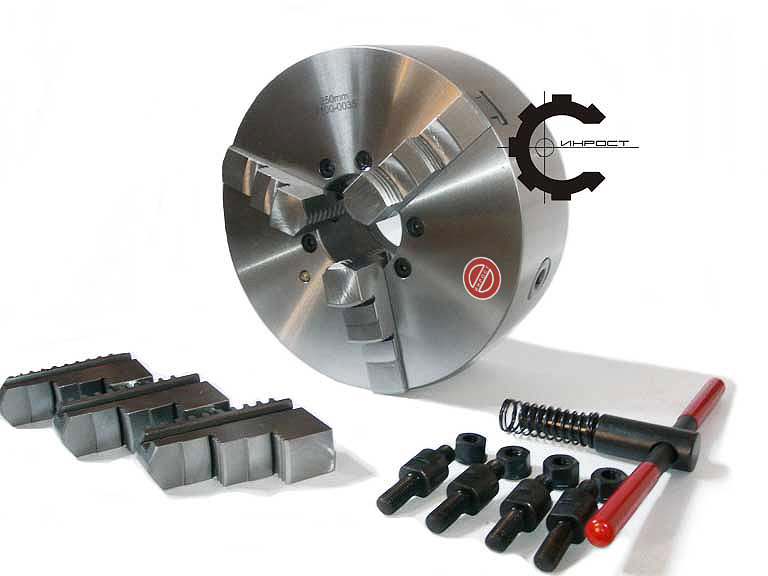

Фото:

Патрон токарный 3-х кул.  С-315 7100-0041П с обр.кул. (ИНРОСТ)

Назначение:

Применяются на токарных станках, поворотных столах, делительных головках и т.п.

Тип патрона -2. С креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593.
Условный размер конуса шпинделя - 8.
Количество и размер крепежных отверстий-4хМ16

Диаметр наружный D, мм - 315.
Наружный диаметр изделия, зажимаемого в прямых кулачках, мм наибольший - 140, внутренний - 290.
Наружный диаметр изделия, зажимаемого в обратных кулачках, мм наибольший - 310.

ГОСТ или ТУ Обозначение в ГОСТе масса единицы
ГОСТ 2675-80 7100-0041 65

Чертеж, таблицаСертификат

Производитель: ИНРОСТ


Предлагаем также:

  Патрон токарный 3-х кул. 500мм 7100-0049П
  Патрон токарный 4-х кул. С-400 4- 4-400.43.34 ТИП 2 исп. 1 (БелТАПАЗ)
  Патрон токарный 4-х кул. с нез. пер.кул. 500мм 7103-0021 С 295
  Патрон токарный 3-х кул. С-80 7100-0001 с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-80 7100-0001 с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-100 7100-0002 с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-100 7100-0002 с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-125 7100-0003 с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-125 7100-0003 с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-160 7100-0005П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-160 7100-0005П с обр.кул. (ИНРОСТ)
  Патрон токарный клиновой полый ПКП-160 (БЗСП)
  Патрон токарный 3-х кул. С-200 7100-0007П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-200 7100-0007В с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-200 7100-0007П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-200 7100-0031П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-200 7100-0033П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-200 7100-0033П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-250 7100-0009П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-250 7100-0009П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-250 7100-0010П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-250 7100-0035П (БелТАПАЗ)
  Патрон токарный 3-х кул. С-250 7100-0035П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-250 7100-0035П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-250 7100-0035В с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-250 7100-0035А с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-250 7100-0036П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-250 7100-0037П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-250 7100-0037П с обр.кул. (ИНРОСТ)
  Патрон токарный клиновой полый ПП-250 (БЗСП)
  Патрон токарный 3-х кул. С-250 7100-0061П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. ПР-250.65.J6 (БЗСП)
  Патрон токарный 4-х кул. С-250 4-7100-0009 с обр.кул. (БелТАПАЗ)
  Патрон токарный 4-х кул. С-250 4-7100-0035 с обр.кул. (БелТАПАЗ)
  Патрон токарный 4-х кул. с нез. пер.кул. ПП-250.75.J6
  Патрон токарный 4-х кул. с нез. пер.кул. 250мм 7103-0044 (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 250мм 7103-0045 (БЗСП)
  Патрон токарный 3-х кул. С-315 7100-0011П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-315-11П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-315 7100-0011П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-315 7100-0012 с рейками. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-315 7100-0039П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-315 7100-0039П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-315 7100-0039В с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-315 7100-0041П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-315 7100-0041В с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-315 7100-0042П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-315 7100-0063П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. ПР-315.95.J8 (БЗСП)
  Патрон токарный 4-х кул. С-315 4-7100-0012 с обр.кул. (БелТАПАЗ)
  Патрон токарный 4-х кул. С-315 4-7100-0041 с обр.кул. (БелТАПАЗ)
  Патрон токарный 4-х кул. с нез. пер.кул. 315мм 7103-0012 (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 315мм 7103-0047 (БЗСП)
  Патрон токарный 2-х кул. С-400 2-7100-0016 (БелТАПАЗ)
  Патрон токарный 3-х кул. С-400 7100-0015П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-400 7100-0015П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-400 7100-0043П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-400 7100-0043П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-400 7100-0045П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-400 7100-0045П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-400 7100-0046П с обр.кул. (БелТАПАЗ)
  Патрон токарный 3-х кул. С-400 7100-0065П (БелТАПАЗ)
  Патрон токарный 3-х кул. С-400 7100-0066П (БелТАПАЗ)
  Патрон токарный 3-х кул. ПР-400.120.J11 (БЗСП)
  Патрон токарный 4-х кул. С-400 4-7100-0045П (БелТАПАЗ)
  Патрон токарный 4-х кул. с нез. пер.кул. 400мм 7103-0013 (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 400мм 7103-0020 (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 400мм 7103-0058 (БЗСП)
  Патрон токарный 6-х кул. С-400 6-7100-0045П (БелТАПАЗ)
  Патрон токарный 3-х кул. ПР-500.180.К11 (БЗСП)
  Патрон токарный 3-х кул. 500 7100-0017
  Патрон токарный 3-х кул. С-500 7100-0017П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-500 7100-0018П с ревер.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-500 7100-0047П
  Патрон токарный 3-х кул. ПР-500.180.С440 (БЗСП)
  Патрон токарный 3-х кул. ПР-500.180.J8 (БЗСП)
  Патрон токарный 3-х кул. ПР-500.180.J11 (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 500мм 7103-0006 (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 500мм 7103-0007 Ч (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 500мм 7103-0014 (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 500мм 7103-0021 (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 500мм 7103-0052 (БЗСП)
  Патрон токарный 3-х кул. С-630 7100-0019П с обр.кул. (ИНРОСТ)
  Патрон токарный 3-х кул. С-630 7100-0070П с обр.кул. (ИНРОСТ)
  Патрон токарный 4-х кул. с нез. пер.кул. 630мм 7103-0015 Ч (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 630мм 7103-0015 (ИНРОСТ)
  Патрон токарный 4-х кул. с нез. пер.кул. 630мм 7103-0015 С (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 630мм 7103-0053 С (БЗСП)
  Патрон токарный 4-х кул. 720мм 1Н983.90.000 правый
  Патрон токарный 4-х кул. с нез. пер.кул. 800мм 7103-0008С (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 800мм 7103-0054 С (БЗСП)
  Патрон токарный 4-х кул. с нез. пер.кул. 1000мм 7103-0011Б



Патроны токарные самоцентрирующие спирально-реечные трехкулачковые (ГОСТ 2675-80)

ТИП 1 - с цилиндрическим центрирующим пояском и с креплением через промежуточные фланец по ГОСТ 3889-80
ТИП 2 - с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593-72
ТИП 3 - с креплением непосредственно на фланцевые концы шпинделей по ГОСТ 12595-72

Исполнение 1 - с цельными кулачками
Исполнение 2 - со сборными кулачками

Обозначение по ГОСТ

Наружный
диаметр
D, mm

Условный
диаметр
конца
шпинделя

ТИП 1

ТИП 2

ТИП 3

ТИП 2

ТИП 3

исп 1

исп 2

исп 1

исп 2

исп 1

исп 2

7100-0001

-

-

-

-

-

80

-

-

7100-0002

-

-

-

-

-

100

-

-

7100-0003

-

7100-0025

-

-

-

125

3

-

-

-

7100-0026

-

-

-

125

4

-

7100-0005

7100-0006

7100-0027

7100-0028

-

-

160

4

-

-

-

7100-0029

7100-0030

-

-

160

5

-

7100-0007

7100-0008

7100-0031

7100-0032

7100-0059

7100-0060

200

5

4

-

-

7100-0033

7100-0034

-

-

200

6

-

7100-0009

7100-0010

7100-0035

7100-0036

7100-0061

7100-0062

250

5

5

-

-

7100-0037

7100-0038

-

-

250

8

-

7100-0011

7100-0012

7100-0039

7100-0040

7100-0063

7100-0064

315

6

6

-

-

7100-0041

7100-0042

-

-

315

8

-

7100-0015

7100-0016

7100-0043

7100-0044

7100-0065

7100-0066

400

8

8

-

-

7100-0045

7100-0046

-

-

400

11

-

7100-0017

-

7100-0047

7100-0048

-

-

500

8

-

-

7100-0018

7100-0049

7100-0050

7100-0067

7100-0068

500

11

11

7100-0019

-

7100-0051

7100-0052

-

-

630

11

-

-

7100-0020

7100-0053

7100-0054

7100-0069

7100-0070

630

15

15
