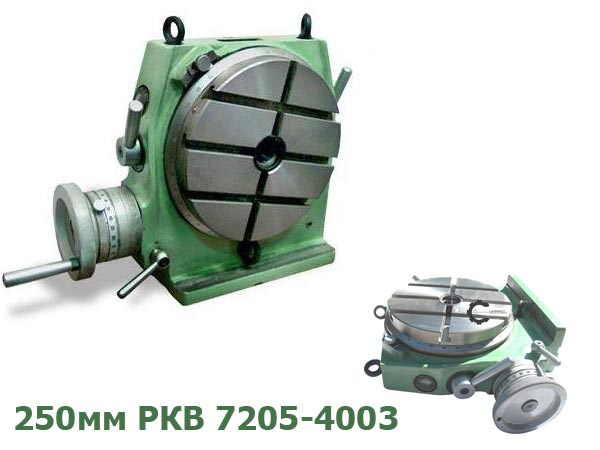

Стол поворотный с руч.прив. 250мм РКВ 7205-4003 (БЗСП)
шт

фото

назначение

Стол предназначен для установки и закрепления деталей при обработке их на металлорежущих
станках. Стол состоит из корпуса, планшайбы, червячного колеса, червяка.
Вращение осуществляется при помощи червячной пары вручную ручкой маховика.
Цена деления шкалы лимба - 1 мин.
Цена деления шкалы планшайбы - 1 градус.

Наименование отклонений. Допуск:

Плоскостность рабочей поверхности планшайбы -
Класс точности Н - 16 мкм.
Класс точности П - 10 мкм.

Торцовое биение рабочей поверхности планшайбы -
Класс точности Н - 20 мкм.
Класс точности П - 12 мкм.

Параллельность рабочей поверхности планшайбы основанию стола -
Класс точности Н - 20 мкм.
Класс точности П - 12 мкм.

Радиальное биение центрального отверстия -
а) у торца планшайбы - 12 мкм. Н, 8 мкм. П.
б) на длине 75 мм - 20 мкм. Н, 12 мкм. П.

Перпендикулярность рабочей поверхности планшайбы относительно опорной поверхности в любом положении планшайбы на длине 100 мм -
Класс точности Н - 20 мкм.
Класс точности П - 15 мкм.

Степень точности конуса по ГОСТ 2848 -
Класс точности Н - АТ7.
Класс точности П - АТ6.

РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

A, мм - 250
B, мм - 111
C, мм - 200
D, мм - 40Н7
F, мм - Морзе № 4
G, мм - 12Н8
G1, мм - 12Н11
H, мм - 63
K, мм - 14Н8
L, мм - 14Н8
M, мм - 338
N, мм - 495
O, мм - 140
Р, мм - 306
R, мм - 14H8

Масса, кг - 54

Масса единицы
68
